Hvernig á að auka sogkraft segulsins?
Til að beita segulmagnaðir aðdráttarafl leggja allir mikla athygli á aðdráttarafl segulsins. Hægt er að reikna út sogkraft seguls (togkraftsreiknivél) og hægt er að nota eftirfarandi formúlu til viðmiðunar, en það skal tekið fram að sjálfgefnar aðstæður formúlunnar eru mjög tilvalin, það er segulsviðsdreifingin er mjög einsleitt og segulgegndræpi hlutarins sem aðlaðast er mjög hátt (veik segulmagnaðir efni eins og 300 röð ryðfríu stáli og sum önnur járnblendi eiga ekki við), þykktin og aðsogssvæðið er nægjanlegt (sogkrafturinn mun ekki batna ef þykktin og flatarmálið er aukið, það er að segja að leki í segulflæði sé ekki talinn), þrátt fyrir það er aðeins hægt að nota reiknað gildi sem til viðmiðunar, ekki fyrir nákvæma útreikninga.
F(N)=2*S(m²)*B(T)²/μ0
Meðal þeirra táknar S aðsogssvæðið, B táknar segulflæðisþéttleika loftgapsins og μ0 er lofttæmisgegndræpi (fasti, μ0=4π*10-7).
Út frá formúlunni getum við séð að sogkraftur seguls er í réttu hlutfalli við aðsogssvæðið og segulflæðisþéttleika loftgapsins. Það má sjá að að auka aðsogssvæðið og auka segulflæðisþéttleika loftgapsins eru tvær leiðir til að auka sogkraft seguls.
1. Auka aðsogssvæðið
Hluturinn sem aðlaðast ætti að minnsta kosti að geta hylja segulaðsogsyfirborðið og þykkt hlutarins sem aðlaðast má auka ef aðstæður leyfa.

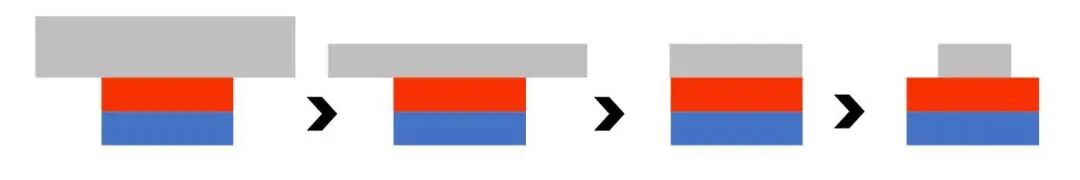

Þegar segull dregur að sér járnplötu:
Því stærra sem aðsogssvæðið er á milli járnplötunnar og segulsins, því meiri er sogkrafturinn á milli segulsins og járnplötunnar. Þegar aðsogssvæðið er jafnt flatarmáli segulsins mun tilhneiging sogkraftsins til að verða stærri smám saman hægja á sér. Þegar járnplatan er nógu stór skaltu auka sogkraftinn. Svæðið á járnplötunni getur ekki bætt sogið;
Þegar flatarmál járnplötunnar er það sama, þegar þykkt járnplötunnar er þynnri, getur aukning á þykkt járnplötunnar aukið sogkraftinn; þegar járnplatan er þykkari mun auka þykkt járnplötunnar smám saman auka sogkraftinn þar til engin aukning er.
2. Auka flæðiþéttleika loftgapsins
Þegar aðsogssvæðið S er stöðugt mun það að finna leiðir til að auka flæðisþéttleika loftgapsins og draga úr segulflæðisleka vera áhrifaríkari leið til að auka sogkraftinn og hægt er að draga úr segulflæðisleka í raun með fjölpóla segulvæðingu.

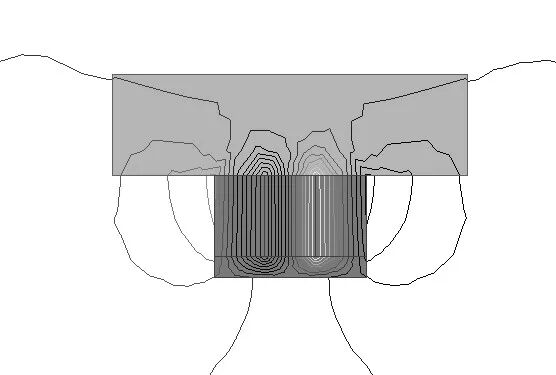

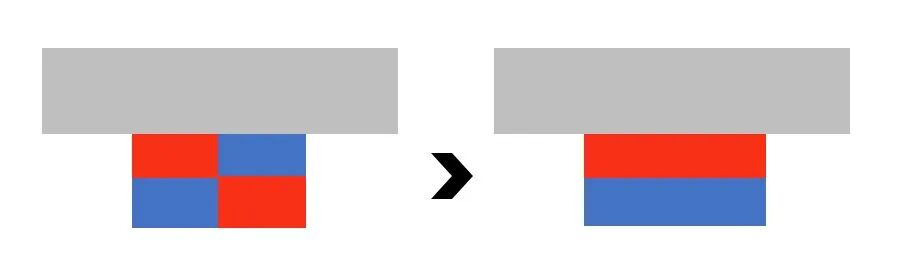

Af segulsviðshermimyndinni getum við séð að eftir að segull hefur verið breytt í tvískauta segulmyndun minnkar segulflæðisleka verulega og stór hluti segulkraftslínanna myndar segulhringrás lokaða lykkju inni í aðsoguðu járnplötunni.
Ef fjöldi skauta er aukinn enn frekar og segulleiðandi lak er bætt við botn segulsins mun segulflæðisleka minnka enn frekar og sogkrafturinn verður enn betri.
Núverandi hönnunarstefna segulmagnaðir hluta er að auka nýtingu segulsviðsins eins mikið og mögulegt er. Með hönnun fjölpóla segulrásar eða Halbeck segulrásar, eða með leiðsögn sumra efna með mikla segulmagnaðir gegndræpi, getur segulsviðið farið í gegnum eins mikið og mögulegt er. Soghluturinn myndar segulhringrás lokaða lykkju. Dæmigert forrit eru:

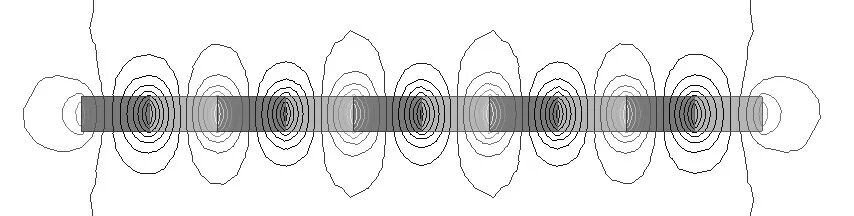

Gúmmí segulplatan er hönnuð fyrir segulvæðingu á mörgum stigum, sum eru tvíhliða fjölpóla og önnur einhliða fjölpóla. Segulframmistaða gúmmí segulsins er mjög lág, en eftir fjölpóla segulhringrásarhönnun er segulsviðið þétt dreift á yfirborðið. Segulflæðisleki er mjög lítill við aðsog, sem leiðir til betri aðsogsáhrifa;

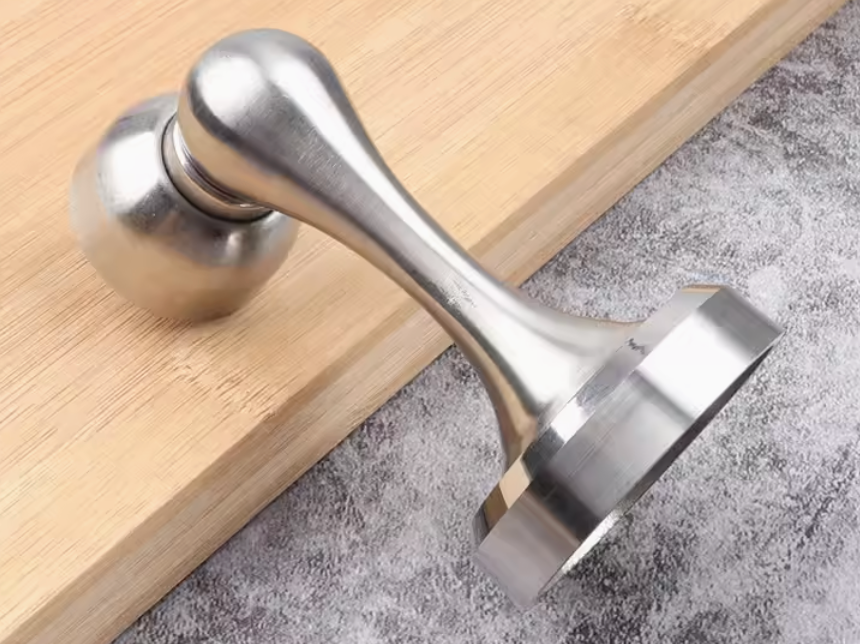

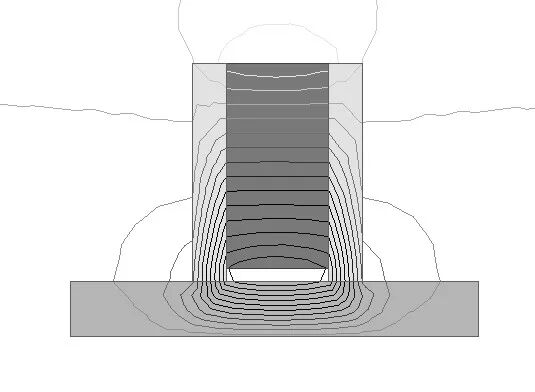

Segulbúnaður hurðarsogsins, með leiðsögn segulstýriblaðsins, gerir segulhringrásina næstum því að mynda hringrás frá aðsogaða hlutnum við aðsog, þannig að nýtingarhlutfall segulsviðsins er mjög hátt og innsæi upplifunin er lítið segulmagnaðir aðdráttarafl, sogkrafturinn er mikill þegar hann er í beinni snertingu.

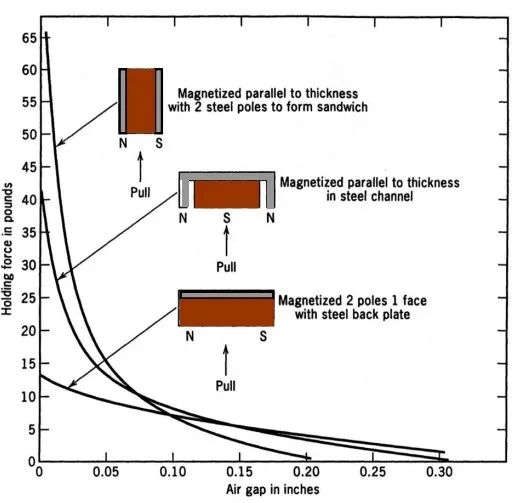

Hönnun segulmagnaðir aðdráttarafl er óaðskiljanleg frá íhugun á aðsogsfjarlægðinni. Ofangreint aðsog byggist á beinni snertingu. Ef fjarlægðin breytist breytist sogkrafturinn oft mikið. Eftirfarandi mynd sýnir nokkra dæmigerða einn-segul segla. Tæki og fjölpóla segulmagnaðir íhlutir hafa svipaða reglu. Því fleiri sem pólarnir eru, því meiri er sogkrafturinn þegar bilið er 0, en sogkrafturinn verður veikari eftir því sem bilið eykst.
